工作原理

將濕物料投入流化床內，冷空氣從主機后部加熱室進入，經空氣過濾器過濾．加熱器加熱至進風所需溫度后進入流化床，與濕物料混合，在床內呈流態化，水份揮發后由排風帶出機外，物料在料車內收集。

設備優點

1、PLC編程控制，人機界面，程序互鎖，防止誤操作。

2、主機比常規設計加高，使設備處理范圍廣；

3、系統風量由引風機調節系統風量，使設備可用于不同的物料干燥；

4、設備采取密閉圓形結構,無死角,清洗方便迅速,無交叉污染，符合GMP標準要求。

5、制粒機設計特殊的分風板，分風均勻，物料沸騰效果好，確保干燥效果。

6、采用氣缸頂升式密封＋氣囊自動充氣密封結構，密封可靠，操作簡單；

7、進風配有初、中、高效過濾器，可以保證進風達到10萬級；

結構介紹

本機由空氣過濾裝置，空氣加熱器，干燥床，擴散室，過濾室，排風管、引風機、消音器、控制柜等組成。

1、由底段進風室、料車、擴散室，過濾室組成，料車、過濾室配置壓差顯示。

2、空氣過濾裝置三級過濾，確保進風達到10萬級凈化級別，以滿足GMP要求。

3、空氣加熱器為電加熱器，材質為全部不銹鋼，可控硅控制，進風溫度波動范圍為±2℃。

4、排風系統由排風管、引風機、消音器組成，引風機與主機隔離安裝，本機適合投料范圍大，也能很好的適應不同物料制粒的風量要求。

5、控制系統由觸摸屏、PLC程序編制器及溫度控制儀等組成，采用PID技術對進風溫度實行精確控制，并可對排風溫度實行實時檢測和顯示，從而對干燥過程進行有效地控制。

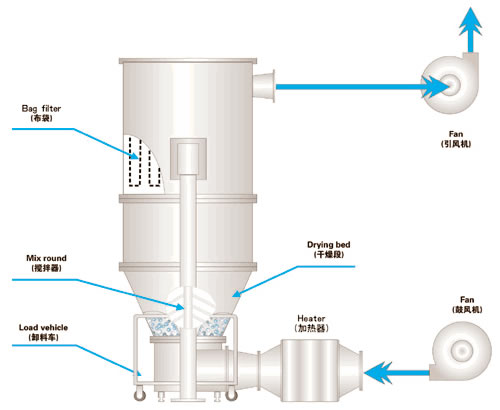

工藝示意圖

技術參數表

★以上數據僅供參考，以我司具體技術方案為準
