產品概述
? ?SZG雙錐真空干燥機是我廠在結合國內同類產品技術所開發的新一代干燥裝置，雙錐真空采用皮帶--鏈條兩彈性聯接方式，因而設備運行平穩。特別設計的工藝，充分體現了兩支軸的良好同心，熱媒及真空系統均采用可靠的機械密封或旋轉接頭。在此基礎上，我們開發了SZG-A它既可無級調速，又能進行恒溫控制。
??作為專業干燥設備制造廠，本廠產品從高溫導熱油為熱媒介質、中溫蒸汽及低溫?zé)崴粦?yīng)俱全。干燥粘性物料時，本廠將在罐內為您特別設計“抄板”機構或設置滾珠。
工作原理
◎在密閉的夾層中通入熱能源(如熱水，低壓蒸汽或?qū)嵊?，熱量經內殼傳給被干燥物料。
◎在動力驅動下，罐體作緩慢旋轉，罐內物料不斷地混合，從而達到強化干燥的目的。
◎物料處于真空狀態，蒸汽壓下降使物料表面的水份(溶劑)達到飽和狀態而蒸發了，并由真空泵及時排出回收。物料內部的水份(溶劑)不斷地向表面滲透、蒸發、排出三個過程不斷進行，物料在很短時間內達到干燥目的。
適應物料
? ?適用化工、制藥、食品等行業的粉狀、粒狀及纖維的 濃縮、混合、干燥及需低溫干燥的物料(如生化制品等)．更適用于易氧化、易揮發、熱敏性、強烈刺激、有毒性物料和不允許破壞結晶體的物料的干燥
性能特點
◎油加熱時．采用自動恒溫控制．可以干燥生化制品
◎和礦物原料，溫度可在20～160oC之間。
◎熱效率高，比一般烘箱提高2倍以上。
◎間接加熱．物料不會被污染，符合“GMP”要求。設備維修操作簡便，易清洗。
◎推薦的工藝安置示范溶劑回收工藝安置。

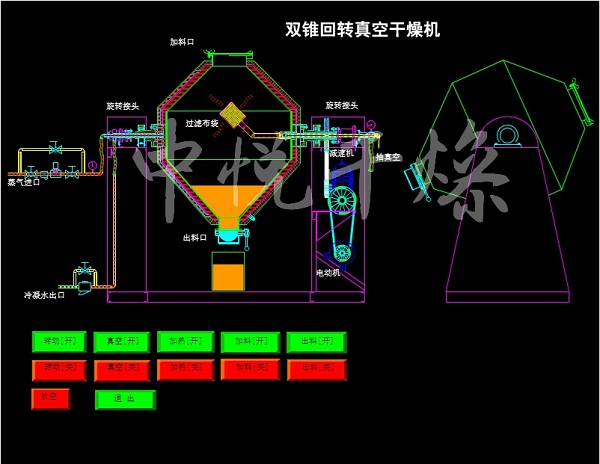

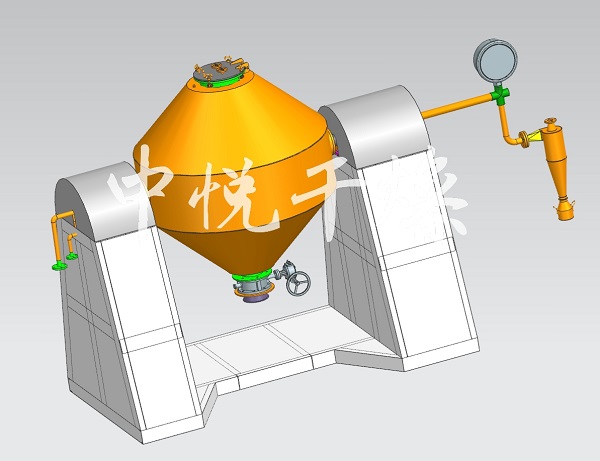

設備結構圖
技術規格
名稱/規格 | 100 | 350 | 500 | 750 | 1000 |
罐內容積 | 100 | 350 | 500 | 750 | 1000 |
裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 |
加熱面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 |
轉速 (rpm) | 4 - 6 | ||||
電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 |
占地面積長×寬 | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 |
回轉高度 | 1750 | 2100 | 2250 | 2490 | 2800 |
罐內設計壓 (Mpa) | -0.1-0.15 | ||||
夾套設計壓力 (Mpa) | ≤0.3 | ||||
工作溫度 (oC) | 罐內≤85 夾套≤140 | ||||
用冷凝器時，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A |
型號，功率 | 2KW | 2KW | 3KW | 3KW | 505KW |
不用冷凝器時，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B |
型號，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW |
重量 | 800 | 1100 | 1200 | 1500 | 2800 |
名稱/規格 | 1500 | 2000 | 3500 | 4500 | 5000 |
罐內容積 | 1500 | 2000 | 3500 | 4500 | 5000 |
裝料容積 (L) | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
加熱面積 (m2) | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
轉速 (rpm) | 4 - 6 | ||||
電機功率 (kw) | 3 | 4 | 5.5 | 7.5 | 11 |
占地面積長×寬 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
回轉高度 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐內設計壓 (Mpa) | -0.1-0.15 | ||||
夾套設計壓力 (Mpa) | ≤0.3 | ||||
工作溫度 (oC) | -0.1-0.15 | ||||
用冷凝器時，真空泵, | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
型號，功率 | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
不用冷凝器時，真空泵 , | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
型號，功率 | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
重量 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
★以上數據僅供參考，以我司具體技術方案為準
