概述：

真空耙式干燥機，主要用于易爆、易氧化、膏糊狀 物料的干燥。在高真空下操作，溶劑沸點降低，同時隔絕了空氣，避免了物料干燥過程中氧化及過熱變質。適用漿狀、膏糊狀、粉狀、晶體狀等低溫?zé)崦粜晕锪细稍?，且可回收有機溶劑，適用性廣。

工作原理：

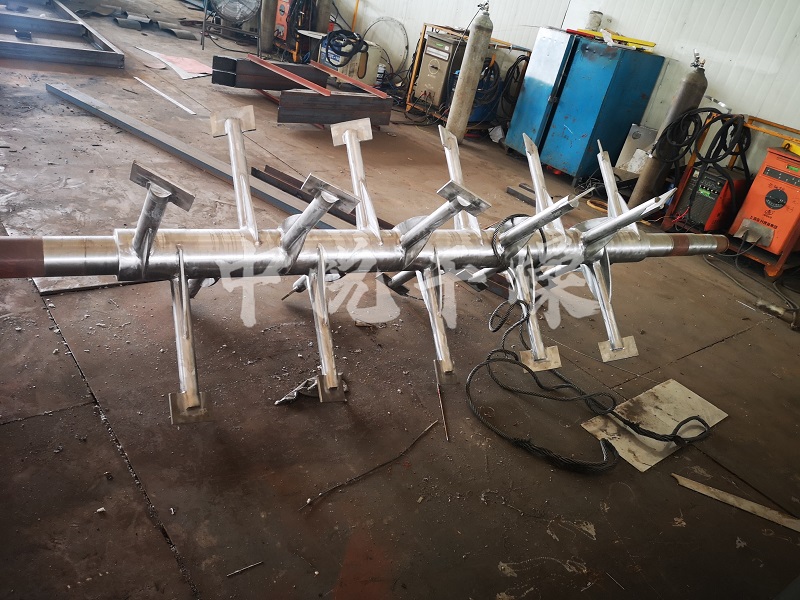

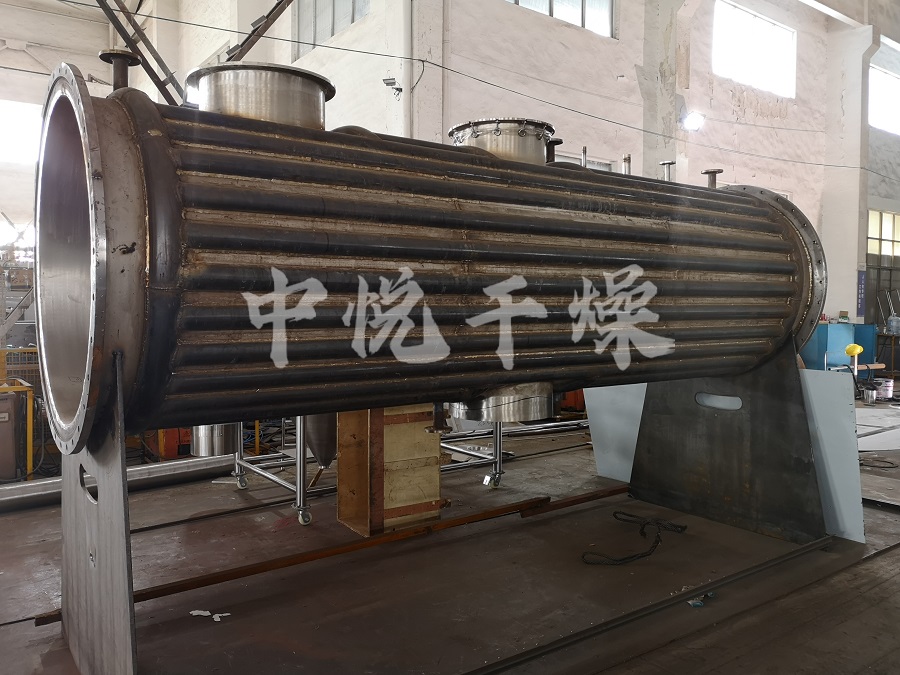

 耙式真空干燥機主要結構為帶夾套的臥式圓筒容器，裝有低速攪拌軸，軸上裝有按一定方向排列的耙齒。攪拌軸有兩種形式，一種為不加熱的耙齒軸，另一種為可通入熱介質（熱水、熱油）的中空耙齒軸。夾套內通入加熱介質（熱水、熱油）。筒體內加入定量的濕物料，耙齒軸對物料進行攪拌，使物料加熱均勻，耙齒軸在時間繼電器的控制下，按一定時間間隔要求按正轉-停止-反轉-停止-正轉運行，運行周期由用戶根據物料的工藝操作條件來設定。筒體中被干燥的物料在耙齒軸有規律的攪拌下，一會兒向兩邊移動，一會兒向中間移動，周而復始，直至物料被干燥到工藝要求。筒體中安裝有振動棒，振動棒隨著耙齒軸的旋轉，自由落下，靠振動棒自重敲擊耙齒軸，振落粘附在軸上及筒體壁上的干物料，同時有擊碎結快物料的作用。內筒體上部安置有真空接口，接入真空系統，使被干燥物料在負壓下加熱干燥，可保證干燥物料在低溫下加熱，不致破壞物料的物化性質。物料達到干燥要求后，打開筒體下部的放料閥，讓物料在耙齒軸的攪拌下向中間移動進行出料。

設備特點:

1、物料干燥均勻；避免氧化、過熱；可得到含濕量極低的產品， 不需粉碎操作即可包裝。

2、蒸發強度高，一般約可蒸發5-15kg(水)/㎡·h

3、針對濕分為有機容積時，可通過冷凝器回收物料中的溶劑。

4、干燥水蒸汽夾帶的物料可經袋濾器過濾收集，沒有環境污染。

5、出料閥為DN200短頸球閥，具有密封性好，不積料等特點。

6、熱介質可用蒸汽、熱水、熱油。

7、本設備采用齒輪減速機，其輸出扭力大，性能穩定，使用壽命長，維護成本低。

8、本設備配置兩套標準填料密封，具有良好的密封性能，易更換。

9、本機設置攪拌，使物料在筒內形成連續循環狀態，進一步提高了物料受熱的均勻度。

10、軸可以空心設計，增加了加熱面積，提高了干燥速率?？招妮S通過外接旋轉接頭接通蒸汽或?qū)嵊?，來達到輔佐加熱的目的。蒸發強度高，

以上參數為設備描述，配置可選，實際配置見廠家設備明細表。

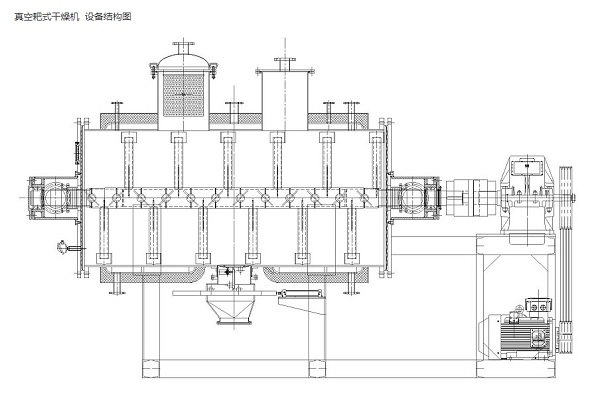

結構圖

技術規格

★以上數據僅供參考，以我司具體技術方案為準
